| EQUIPO |
| Marca |

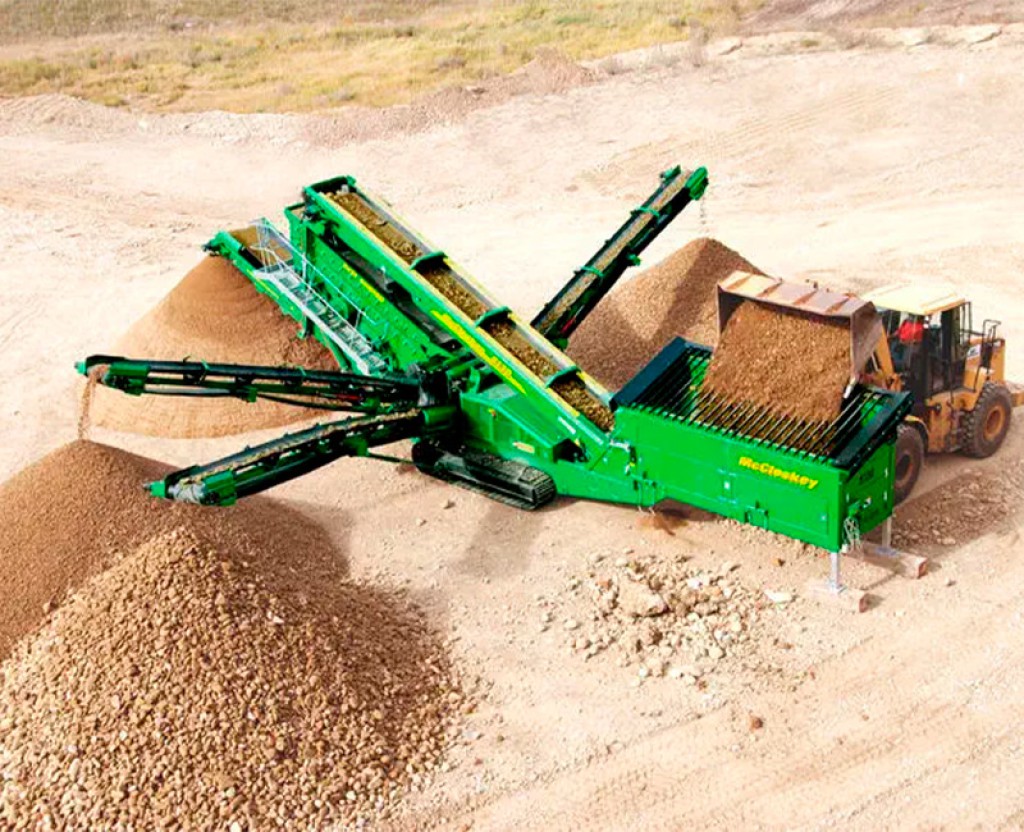

McCloskey |
| Modelo |
S130 |
| Numero de serie |
|
| Año de fabricacion |
|
| MOTOR DIESEL |
| Marca |
Caterpillar |
| Modelo |
CAT 3054 C DIT |
| Numero de serie |
|
| Cilindrada |
|
| Revoluciones |
2200 rpm |
| Potencia |
100 hp |
| PISTAS |
| Ancho |
500 mm |
| Longitud |
2920 mm |
| Altura |
739 mm |
| Caja de cambios |
Bonfiglioli 707 |
| Relacion |
122:01:00 |
| Motor |
Rexroth 63 |
| Velocidad maxima |
1.32 km/h |
| Velocidad de flujo |
19.2 gl/min |
| Velocidad doble |
TBC |
| Accesorio de chasis |
Atornillado para acople rapido |
| DIMENSIONES Y PESOS |
| Largo de transporte |
15.09 m |
| Ancho de transporte |
2.9 m |
| Altura via de transporte de 2 pisos |
3.40 m |
| Altura transporte 2 ruedas de plataforma |
3.68 m |
| Peso: Riel de 2 pisos |
27.200 kg |
| Peso: 2 ruedas de plataforma |
23.000 kg |
| |
|
| CAPACIDADES |
| Capacidad de tanque diesel |
105 gl |
| Capacidad de tanque hidraulico |
166 gl |
| Capacidad de tolva de 12 pies |
8.1 m³ |
| CAJA DE PANTALLA |
| Dimensiones: Plata forma superior |
4270 mm |
| Dimensiones: Plataforma inferior |
3660 mm |
| Tipo de rodamiento 2 cubiertas |
NSK/RHP 2319-95 mm de diamtreo |
| Pantallas - cubierta superior |
5'x4' tension lateral- 3 y 5'x 2' tension lateral- 1 unidad |
| Pantallas- cubierta inferior |
5'x6' tension final - 2 unidades |
| Tensado- cubierta superior |
Pasador y cuña de liberacion rapida |
| Tensado: plataforma inefior |
Barra de tension curva y ajustador |
| Angulo de pantalla |
25 a 38 grados |
| Pantalla de motor |
DBH MCC2208 (58.9CC/rev) |
| Sistema de manejo |
Accionamiento directo con acoplamiento HRC180 |
| Caudal hidraulico |
19.2 gl/min |
| Velocidad ajustable |
Si- FCV con compensacion de presion |
| Trazo de pantalla ajustable |
6-10 mm maximo |
| Velocidad del eje de la criba |
1130-950 rpm |
| Pantalla 'g' force |
4.29 - 5.05 |
